プレーナー型トランス

ついに誕生！！次世代型トランス

　プレーナー型トランス　２０１６年 9月開発成功！

　小型化・高周波数対応のトランスが実現　

「電源を小型化したい」「電源を高性能化したい」など、お客様より数多くのご意見,ご要望を頂戴しておりました。弊社では、お客様の声にお答えしようとの思いから高周波電源でも４００KHｚ代のスイッチングを行う事でより小型化が出来て、高性能化が可能な電源回路に搭載できるトランスを２年前より開発を継続をしてまいりました。開発には、色々と大変な苦労も御座いましたがプレーナー型トランスが今年９月に完了し生産ー販売が可能と成りました。

● 電源の歴史

１９６０年代　→　国内でのスイッチング電源の開発が開始する。実用化に向けた開発進む（スイッチング周波数は、１ＫＨｚ）　
１９７０年代　→　この年代では、スイッチング周波数２０ＫＨｚを達成、スイッチング素子は、バイポーラトランジスタ
　　　　　　　　　　しかし可聴周波数帯域の為、音鳴りが有り動物被害で電線をねずみに食いちぎられる等の事故も発生。　　
１９８０年代　→　パワーMｏｓＦＥＴが使用出来る様になり　スイッチング周波数１００ＫＨｚの高周波化が成功、　
１９９０年～　→　スイッチング周波数１００ＫＨｚ・２００ＫＨｚ　現在においては、主流となっている。　
２０００年代　→　ＳｉＣショットキーダイオードの実用化等で更に高速スイッチング対応が可能になり、性能が向上
　　　　　　　　　スイッチング電源の高周波化対応部品が増加しつつ現在、４００ＫＨｚ～５００ＫＨｚに対応が可能となっている

スイッチング電源は、現在も進化を続けております。
パルス電子は、４００KHｚ～５００KHｚでの動作に最適な次世代に向けたプレーナー型トランスのご提案を致します。

プレーナー型トランスパンフレット

●プレーナー型トランスの特徴

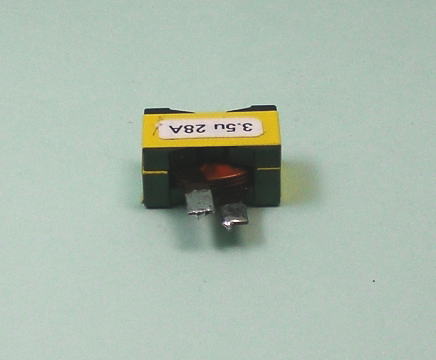

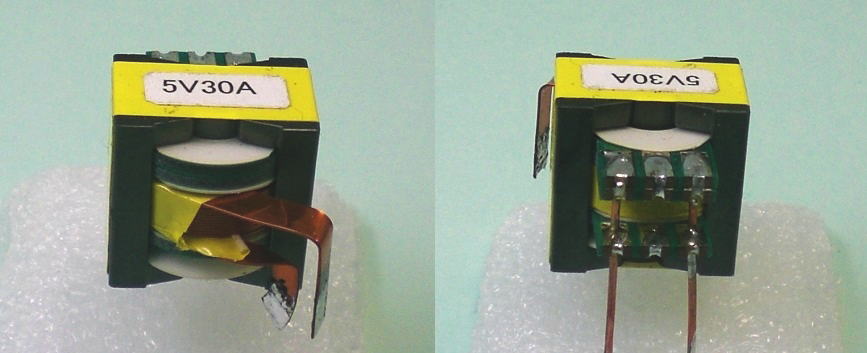

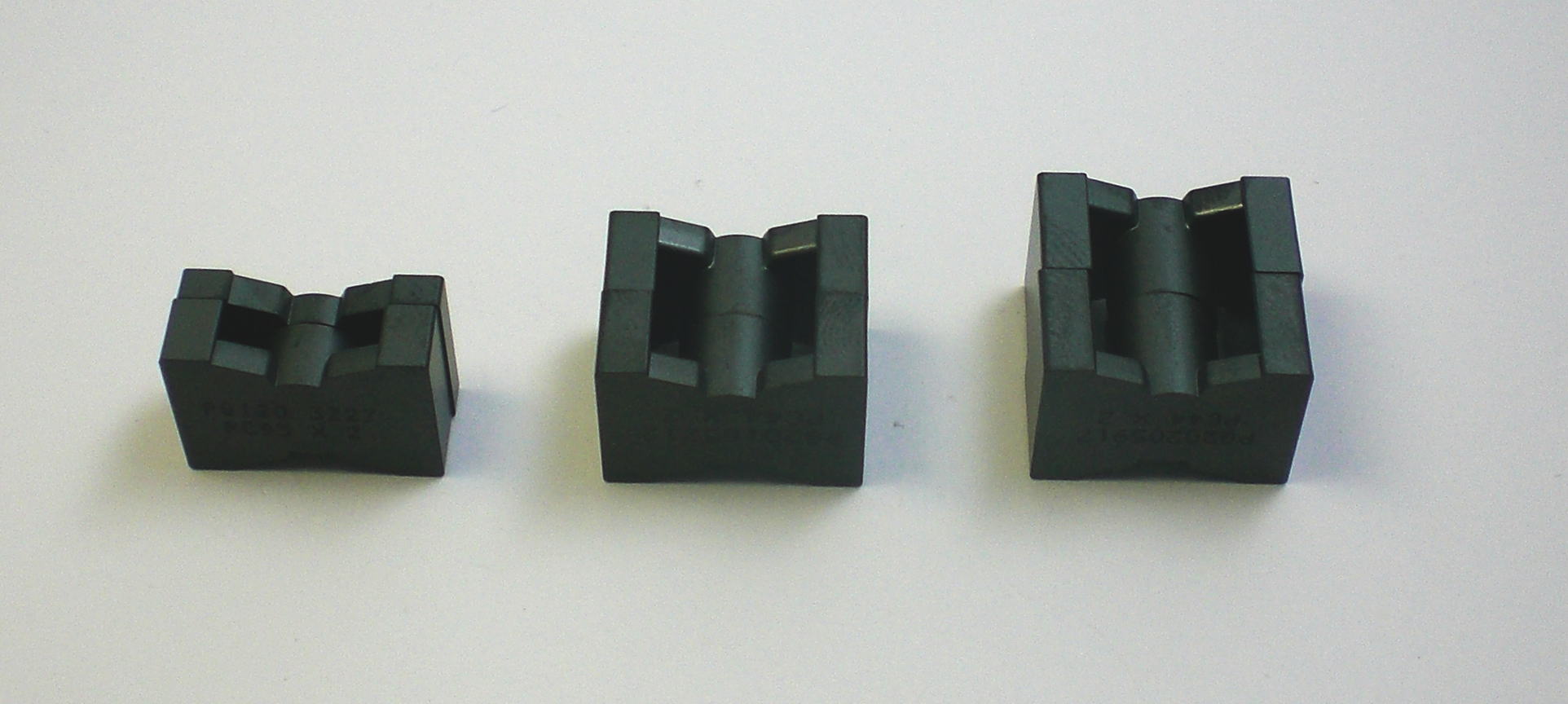

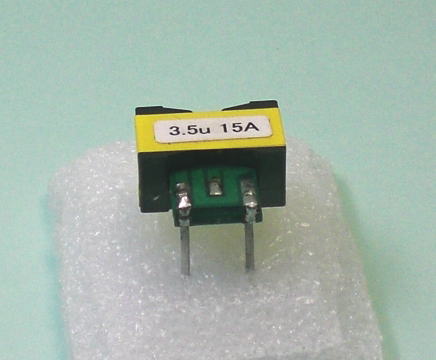

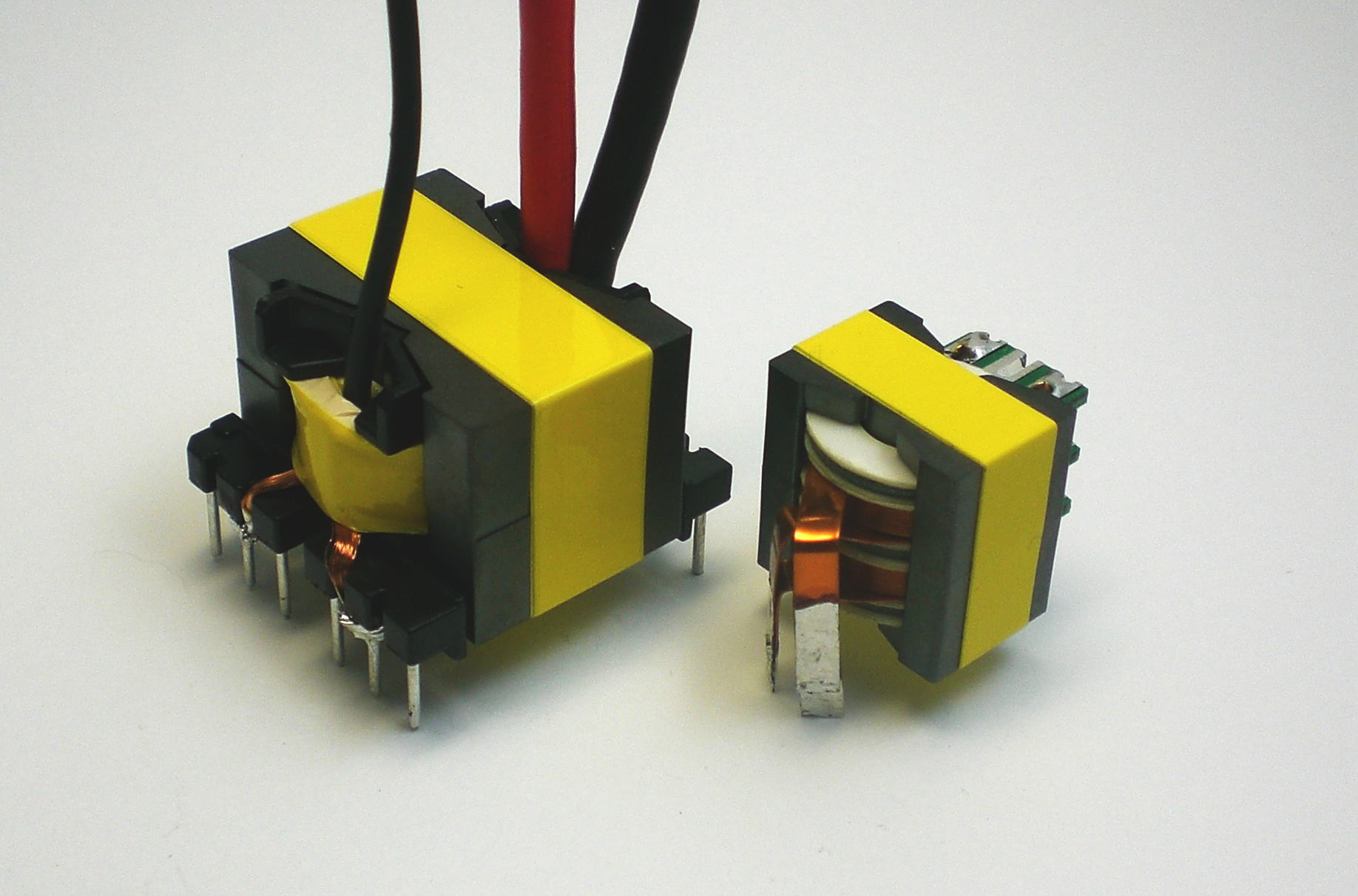

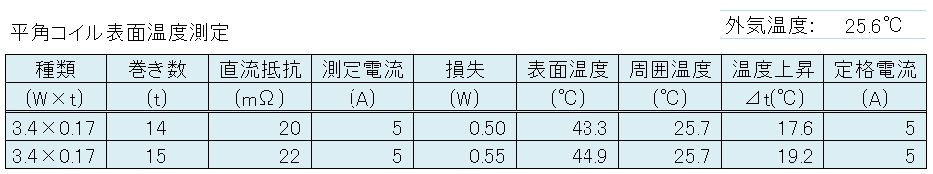

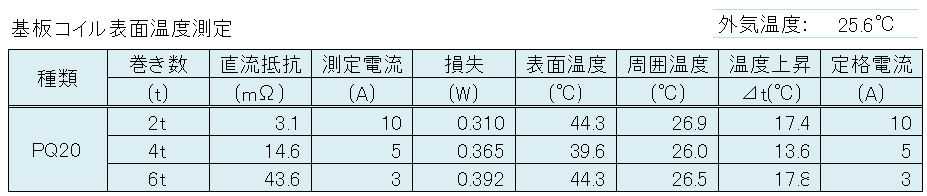

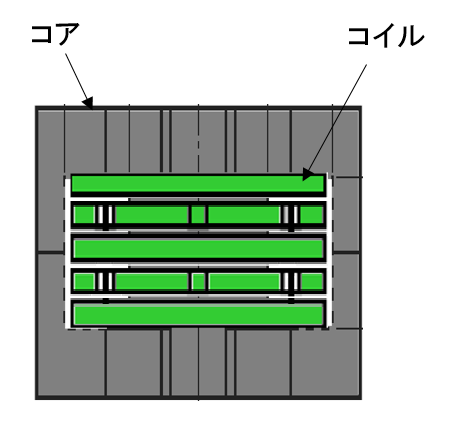

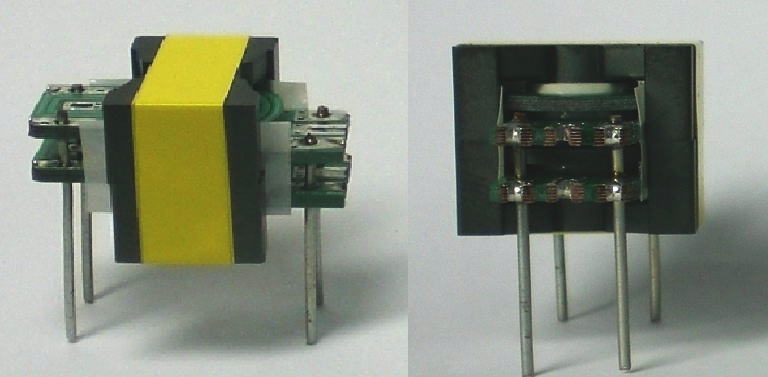

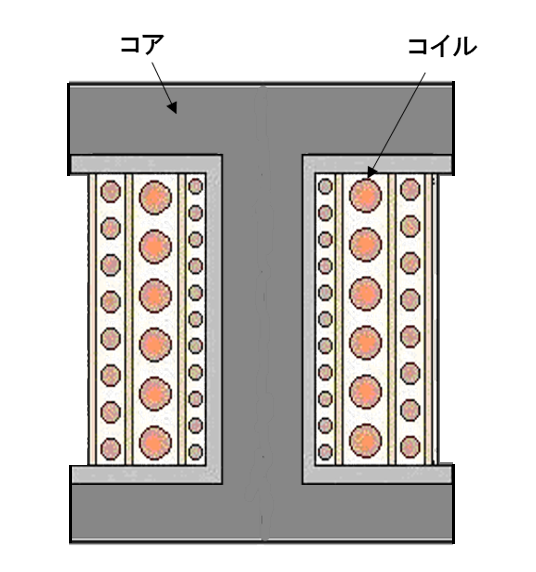

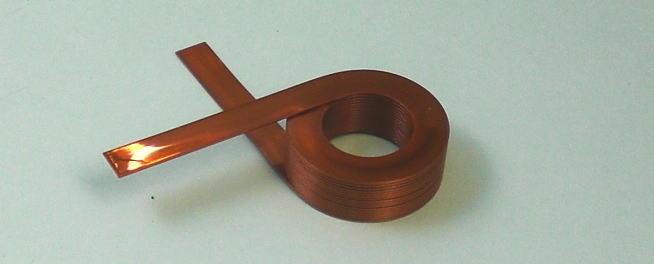

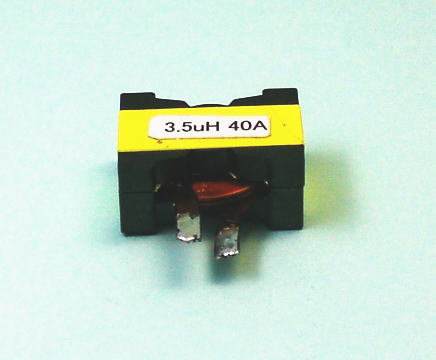

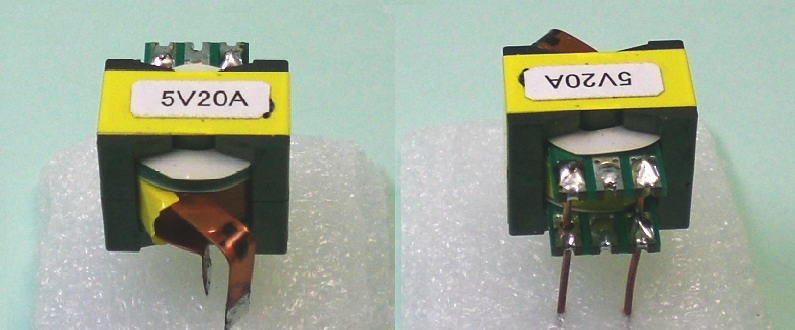

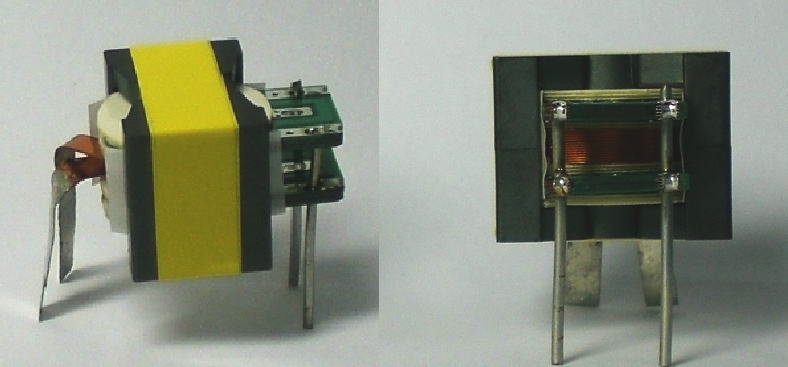

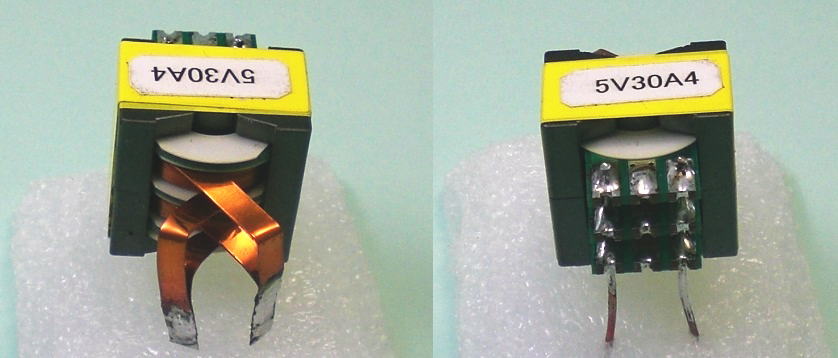

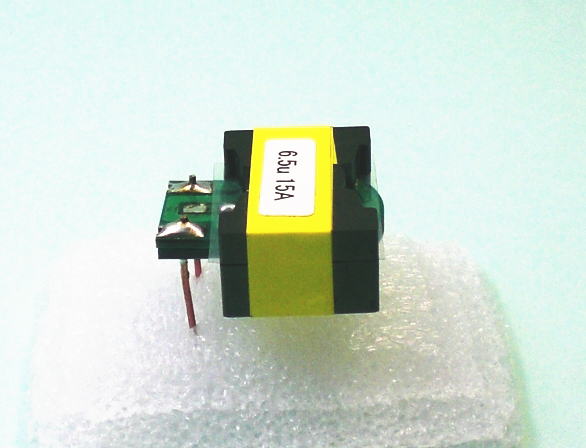

電源を小型化する為には、高周波４００KHｚ～５００ＫHzを使用する方法が有ります。当然、周辺の部品も高周波対応品を使用する事と成りますがこの周波数では、トランスに関して数百μＨと低インダクタンスのものが必要となり巻き数も少なくて済みます。しかも電源の平滑回路のチョークコイルも小型のものが使用出来ます。しかし従来型の高周波トランスで使用するには、リーケージインダクタンスや分布容量・コイル同士間の結合度を向上させなくてはならずトランス製造には、それなりの工夫やノウハウが必要と成ってきます。その分、工数や副資材の追加などで高価なものとなってしまいます。弊社では、基板型コイル及び薄型平角線コイルを使用することで製造上の問題点を改善する事が可能と成り４００KHｚ～の周波数での安定動作に対応したトランスを製造する事が可能に成りました。更にコイルの組合せや接続を変更することで入出力の多様化を図れる様に致しました。

●端子配列（下のボタンで配列図面 PDF が開きます）　

端子部配列寸法図

●使用範囲

・低圧 DC／DC コンバータ
・高電圧１１０V ～３８０V 入力への応用が可能
・低圧大電流出力：　３．３V～１５V　５ A～　４０ A

●使用上の注意点

１：　トランス・コアの冷却を考慮する必要が有ります。（空冷）
２：　回路方式、駆動周波数の決定に伴う　その駆動方法と回路実装、高周波対応のレイアウトを考慮する必要が有ります。
３：　回路インピーダンスが出来る限り低くなるように配慮が必要です。（配線パターン，部品配置レイアウトの検討）
４：　高周波対応の（パーツ）コンデンサーや半導体を使用する必要が有ります。
５：　動作周波数は、４００KHｚ～５００KHｚの周波数帯でのスイッチングとする必要が有ります。
