エッジワイズ(平角線)インダクター/トランス/コイル

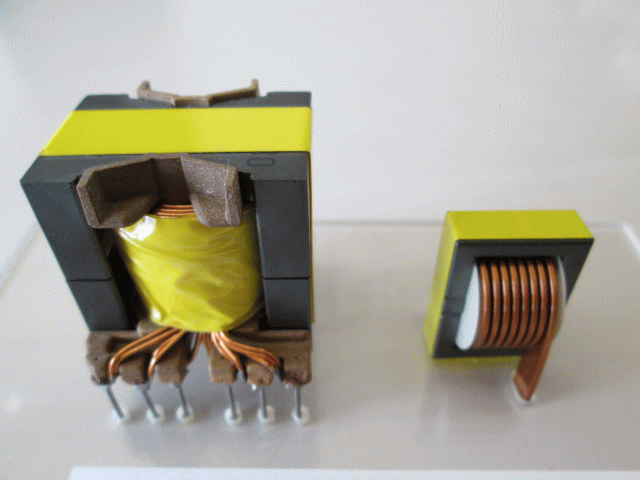

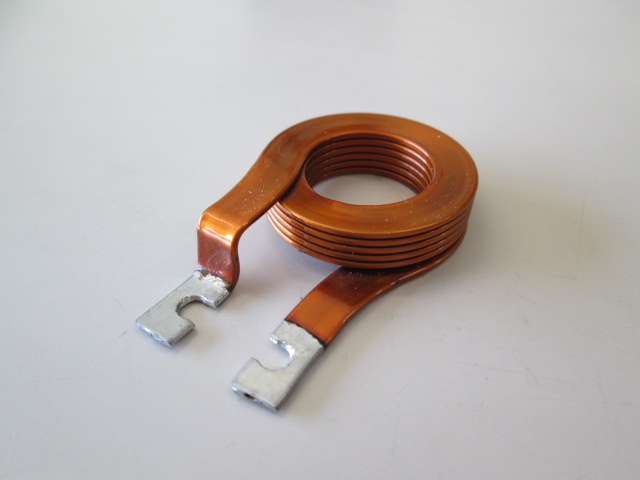

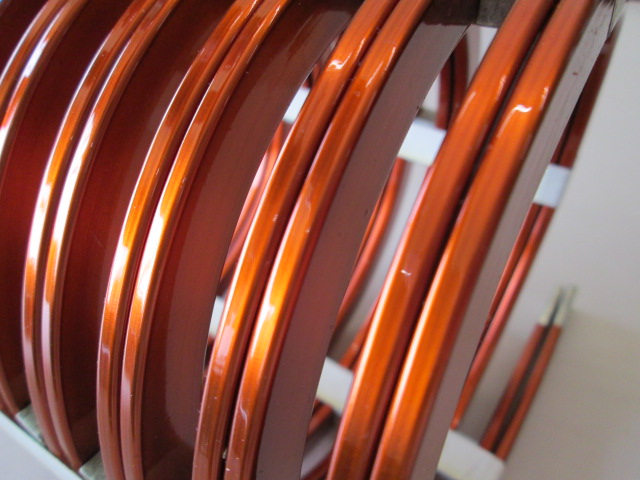

エッジワイズ、平角線を使用したコイル/チョーク/トランス 高性能・小型化が実現します。

周波数特性に優れたフェライトコアと、平角線の使用により高周波/大電流での使用が可能です。 抵抗値が低いため温度上昇が小さく、有害性樹脂を使用したボビンを使わないことで線積率が大きくとれ高効率・小型化・ローコストを実現した環境に優しいインダクターです。

CEOCEOCEOCEO











  • 周波数特性に優れたフェライトコアと、平角線の使用により高周波/大電流での使用が可能です。 抵抗値が低いため温度上昇が小さく、有害性樹脂を使用したボビンを使わないことで 線積率が大きくとれ高効率・小型化・ローコストを実現した環境に優しいインダクターです。 電源機器をパワーアップして小型化出来ます。標準タイプも取り揃えております



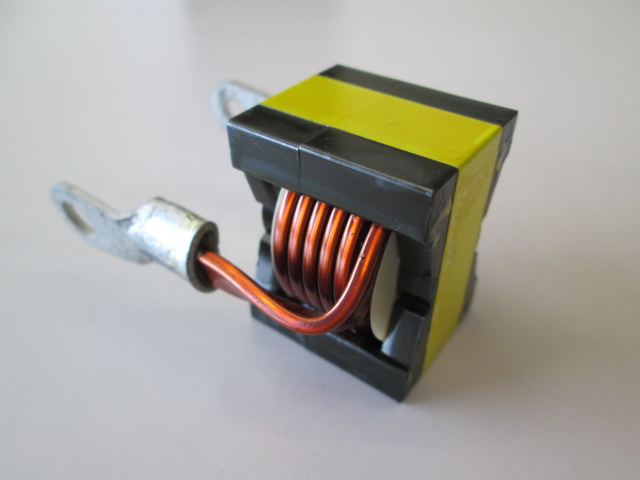

エッジワイズは、コア形状/端末引出しで種類が分かれます。

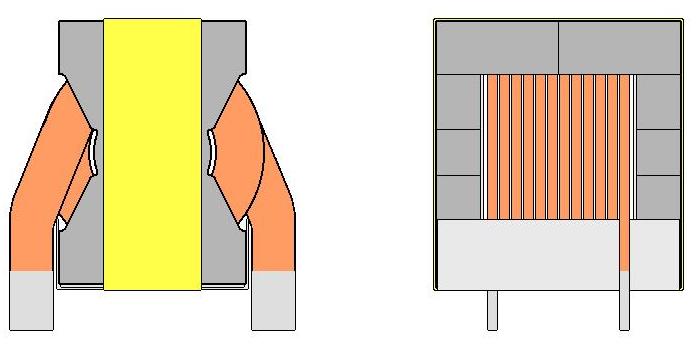

QL シリーズ 外観 (詳細は、下部の標準仕様リストボタンから)

  • PQコアで横方向からサンドイッチした形状です。(端子が下方向)
      I dc(A) L (μH) E 寸法 A 寸法
    Q L 3220 型 12~26 (A) 12~20 22 mm 40 mm
    QL3225 型 15   (A) 26 28 mm 40 mm
    Q L 3230 型 13~22 (A) 26~40 32 mm 40 mm

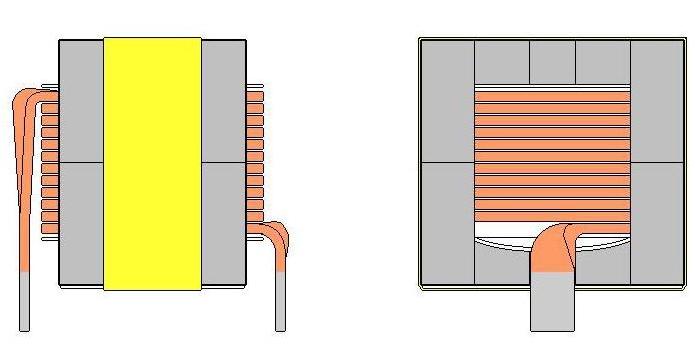

QH シリーズ 外観 (詳細は、下部の標準仕様リストボタンから、)

  • PQ コアで上下方向よりサンドイッチする。(端子が下方向)
      I dc(A) L (μH) E 寸法 A 寸法
    QH2016/QH2020 型 7~20 (A) 4~16 25 mm 28 mm
    QH2620/QH2625 型 16~32 (A) 3~11 30 mm 36 mm
    QH3220/3225/3230 型 12~38 (A) 3~39 35 mm 40 mm
    QH3235 型 24~43 (A) 8~24 40 mm 50 mm
    QH4040 型 20   (A) 60 45 mm 50 mm
    QH5050 型 10・65 (A) 200 ・15 55 mm 60 mm

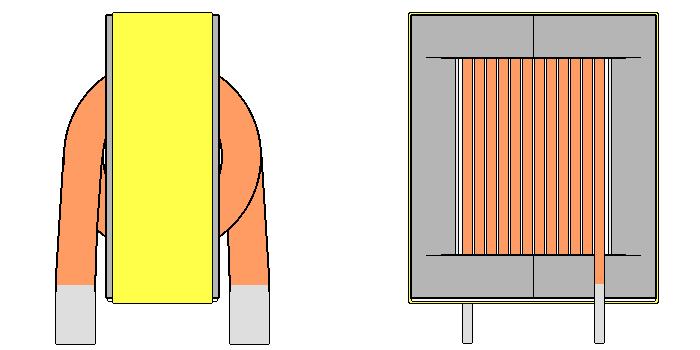

RL シリーズ 外観 (詳細は、下部の標準仕様リストボタンから)

  • EER コアで横方向から縦にサンドイッチする。
      I dc(A) L (μH) E 寸法 A 寸法
    RL22S 型 12 (A) 25 mm 20 mm
    RL25 型 10~20 (A) 1~4 22 mm 25 mm
    R L 28 型 13~24 (A) 4~17 32/38 mm 30 mm
    R L 35 型 17~36 (A) 5~36 36/45 mm 35 mm
    R L 42 型 17~30 (A) 13~71 45 mm 35 mm

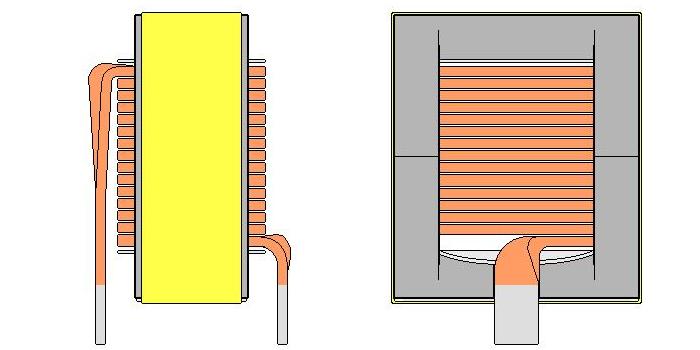

RH シリーズ 外観   (詳細は、下部の標準仕様リストボタンから)

  • EERコアで上下方向からサンドイッチする
      I dc(A) L (μH) E 寸法 A 寸法
    R H 25 型 10 / 20 (A) 1~4 30 mm 30 mm
    R H 28 型 13~24 (A) 4~17 32 mm 32 mm
    R H 35 型 17~36 (A) 5~36 38 mm 40 mm
    R H 42 型 17~30 (A) 13~71 46 mm 45 mm

RT シリーズ 外観   (詳細は、下部の標準仕様リストボタンから)

  • EERコアにて横方向から水平にサンドイッチ。
      I dc(A) L (μH) E 寸法 A 寸法
    R T 22S-0707 7 (A) 7
    25 mm 25 mm
    R T 22S-0710 7 (A) 10 25 mm 25 mm
    R T 22S-1005 10(A) 5 25 mm 25 mm

エッジワイズ 標準仕様リスト
