耐雷トランス・電源トランス・その他低周波トランス

耐雷トランス (高額な機器を雷から守る事を目的としたトランスです。)

耐雷トランスは、右図の様に送電線などに落雷が生じた場合は、桁違いなサージ電圧(インパルス)が発生しそれに伴うサージ電流が電子機器などの回路を破壊するレベルとなる事がありそのサージは、数 μ 秒の間に10万Aを超える場合も有ります。
一般家庭に於きましても近くに落雷があり家のテレビやエアコン等が壊れてしまった等とよく耳にしますが この理由によるものが大半です。
現在、電子機器における回路は、殆んどが半導体を使用されており それらは、一瞬にして破壊されてしまいます。
耐雷トランスは、進入する雷サージをトランス内部に組み込まれたシールド板に接地を行う事でサージを地面に逃し負荷となる高額な機器を保護してくれるトランスであります。 その性能は、
ノイズ減衰量:ー40~ ー60db (最大で1000分の1を減衰させてくれます)

大切な機器を守る為の事前の対策としまして耐雷トランス導入をご提案を致します。

1ー2次側の引き出し方法に関しては、ラグ端子、リード線、端子板、圧着端子、端子台などご希望の形で製作致します。

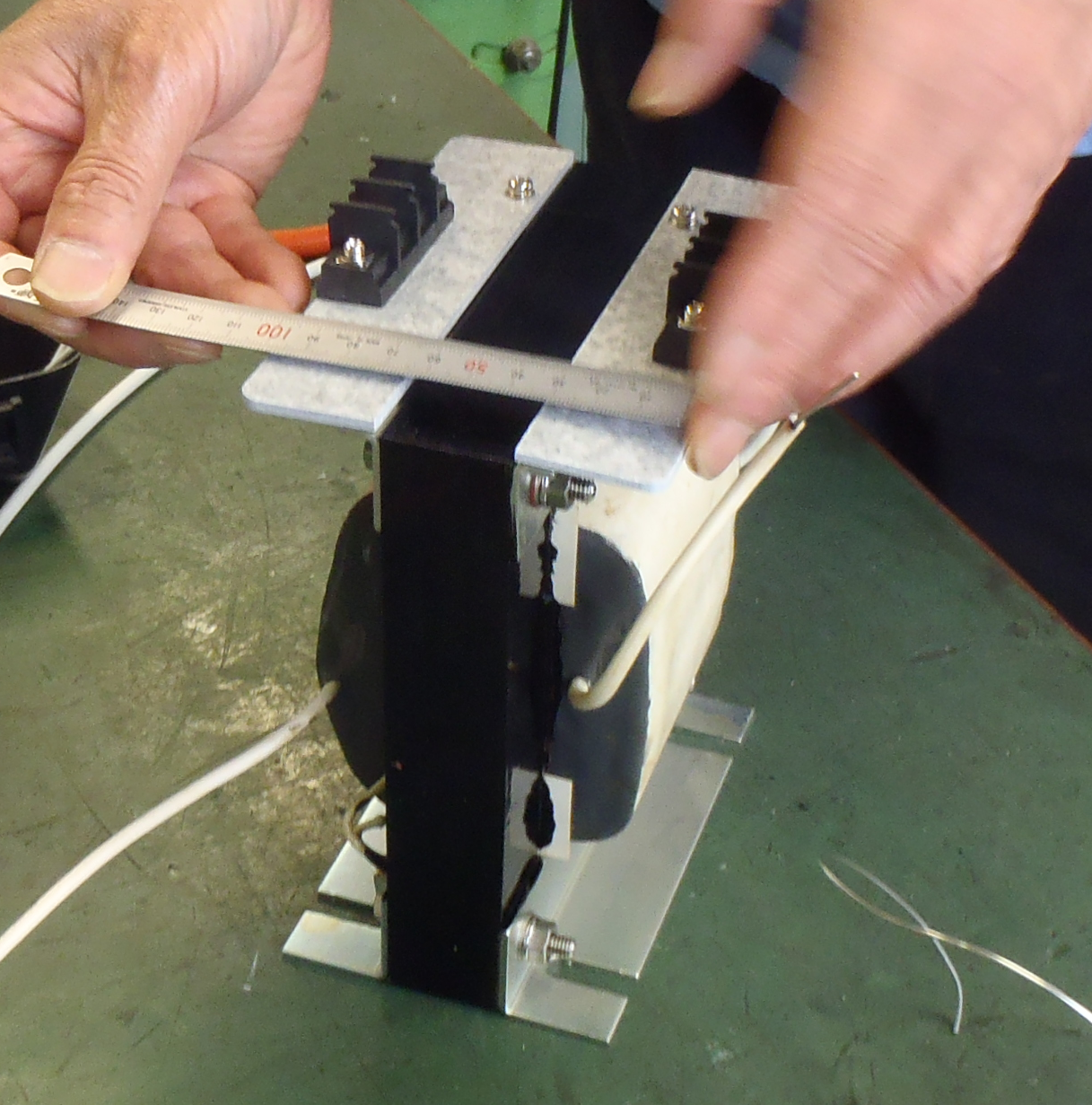

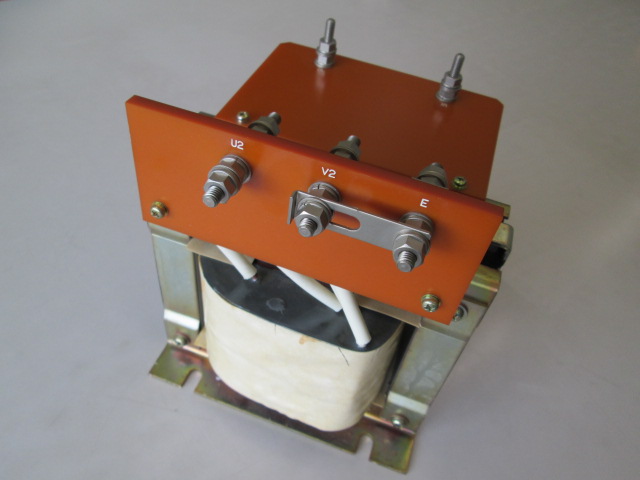

<耐雷トランス実例写真>












カスタム仕様で製作致します、お気軽にお問合せ下さい。ご連絡お待ちしております!







電源トランス (単相、三相、商用/動力用電源 ・50Hz・60Hz仕様・他、オーディオ用トランス など)

電源トランスに関しては、方向性電磁鋼板(オリエント)や無方向性電磁鋼板(ハイライト)を用いて主に50/60Hzの周波数で使用する
変圧器です。単相100/200Vや三相200Vが一般的に使われますが、用途によって300Vや400Vのカスタム品も設計・製作が可能です。
こちらも小ロット対応可能で1個からお作りできます。

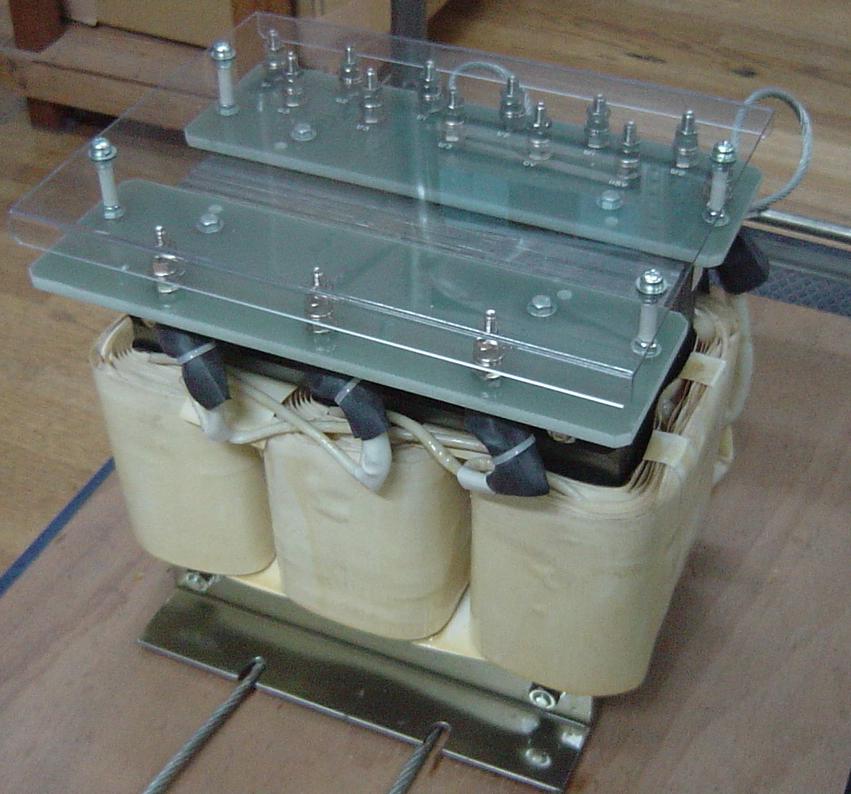

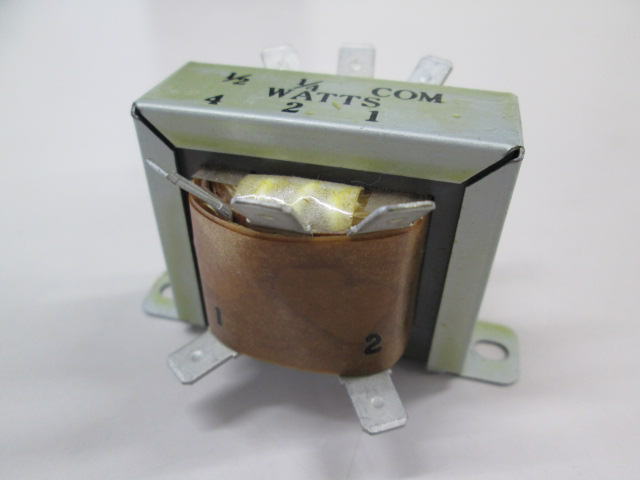

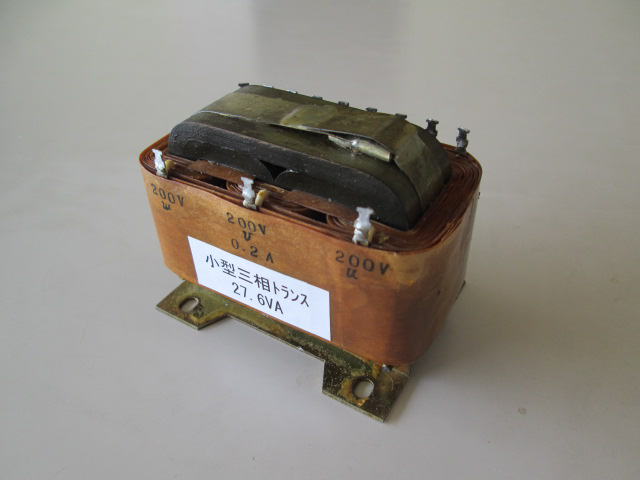

     オーディオ用 トランス        三相用電源トランス(カットコア)       三相用電源トランス

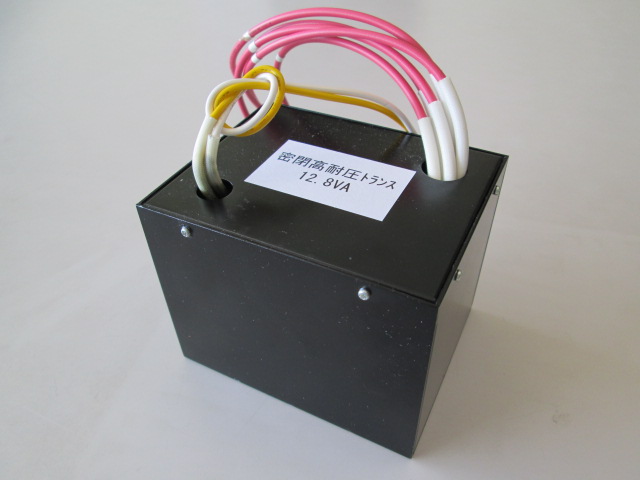

       密閉型電源トランス          密閉型高耐圧電源トランス

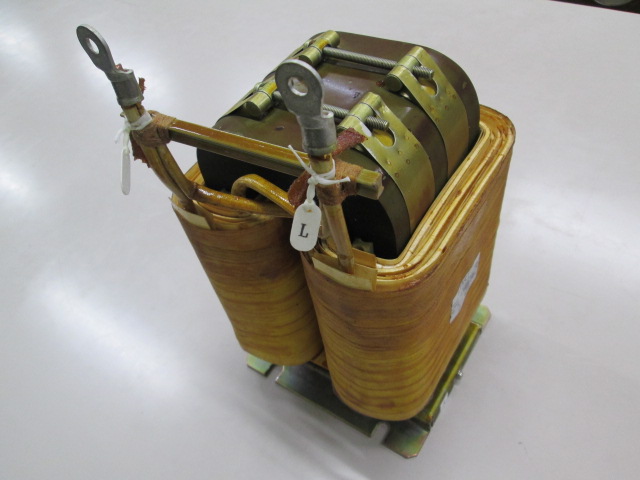

  • リアクター(リアクトル)

    電源回路の平滑用や 力率改善、高調波の抑制用として、その他、昇圧用、などにも用いられます。電磁鋼板やカットコアを用いてつくるトランスを樹脂でコイル部分を覆ったりケースに入れて樹脂を流し込んだ密閉タイプも有ります。
    高電圧や高耐圧用として使用される形式も有り 引き出し方法には打ち込み端子や高圧リード線で外部に出します。 三相リアクトルは、交流三相回路の力率改善や高調波の抑制をする為に使用されます。










     オーディオ用 入・出力トランス

        音声周波数を扱うオーディオ用のInPuTトランスやOutPuTトランスなどを
        カスタムでお作りします。高級オーディオ用の管球式アンプの入出力トランスなども
        を御伺いした上で製作が可能です。趣味のオーディオ用として個人様からのお問合せ
        もお待ちしております。










     医療用アイソレーション(絶縁)トランス

                     医療用トランスは、病床などで使用する為のもので安心安全に特化した
                     トランスで IEC60601-1 Ed3.1に準拠した仕様の物にも対応が可能です。
                     UL材・難燃性材料などご希望の仕様に従ってカスタムで製作いたします。
